医院 “内网、外网、设备网” 原则上三网物理隔离、独立布线、独立设备；内网最高安全高可靠，外网侧重互联网安全与办公，设备网主打监控 / 门禁 / 楼宇自控等 IoT。下面用三张拓扑讲清楚建设要点。

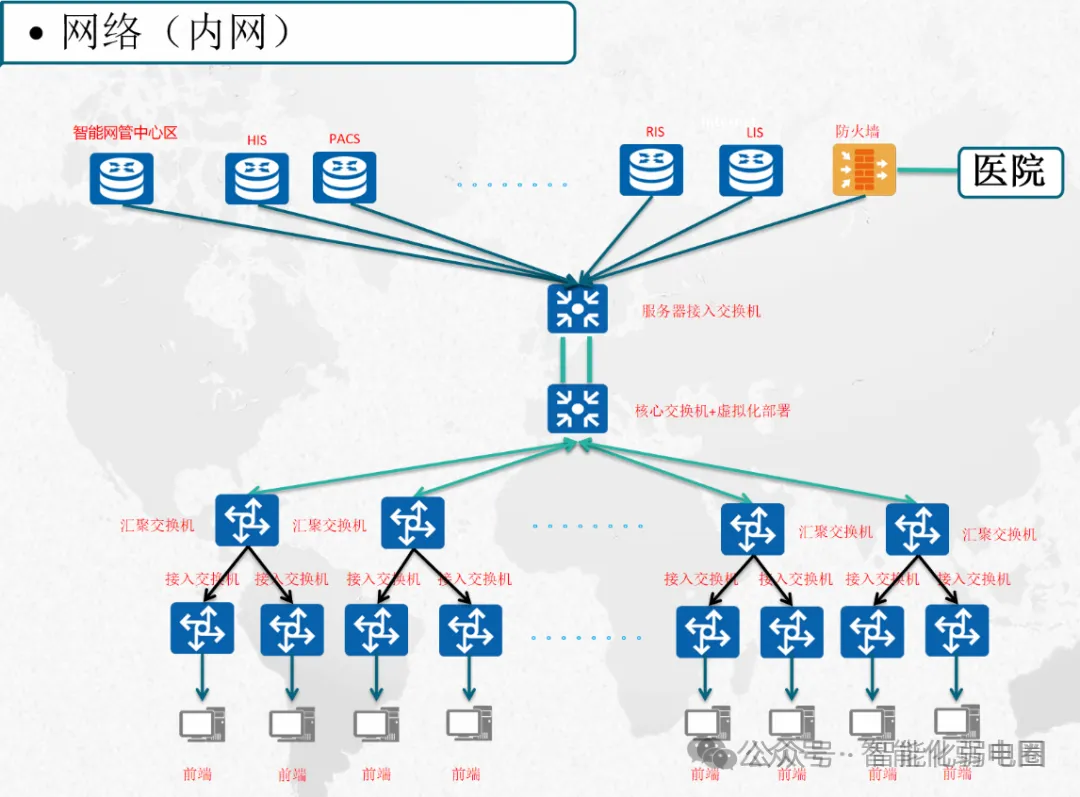

定位：承载 HIS/LIS/PACS/EMR/ 重症等核心医疗业务，最高安全等级、最高可用、低时延、大带宽（PACS 影像）。

拓扑要点（三层 / 扁平化均可，推荐双核心冗余）：

• 核心层：双万兆核心交换机（虚拟化 / IRF），双电源双主控；下联汇聚 / 接入、上联服务器区、备份区、网闸 / 防火墙。
•

• 汇聚层：每栋楼 / 区域一台汇聚（万兆上联），做 VLAN、ACL、QoS（影像优先）。
•

• 接入层：千兆到桌面；门诊 / 护士站 / 医生办公室；无线医疗 AP 独立 SSID，接入内网无线控制器。
•

• 服务器区：HIS/LIS/PACS/EMR/ 数据库集群；双机热备 + 存储双活。
•

• 安全边界：内网→外网用网闸（单向 / 双向数据摆渡）；内网→医保 / 卫健委用专用防火墙 + 专线。
•

• 布线：独立光纤 / 网线，不与外网 / 设备网混用；万兆主干、千兆接入。

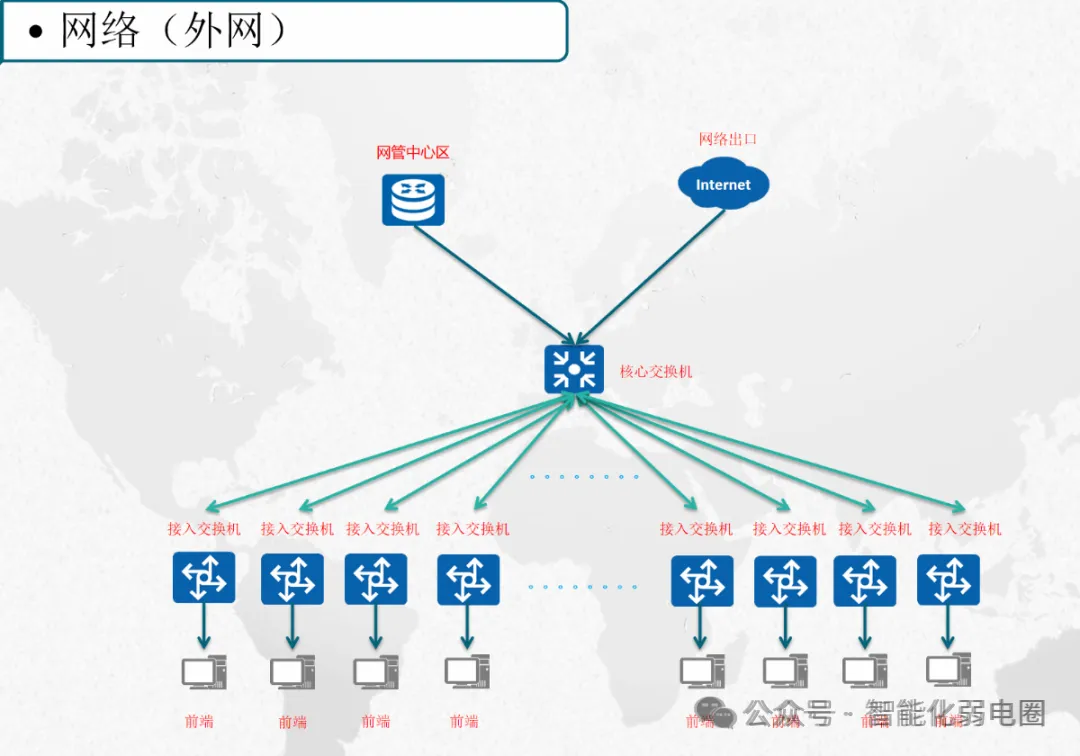

定位：办公 OA、邮件、官网、预约挂号、患者 WiFi、互联网访问；安全中等、稳定优先、隔离内网。

拓扑要点（独立核心，与内网物理隔离）：

• 核心层：单 / 双核心交换机（万兆），配防火墙、上网行为管理、入侵防护、负载均衡。
•

• 出口：双运营商（电信 / 联通）冗余；外网→内网严禁直接打通，只能通过网闸 / 安全摆渡。


•

• 接入层：行政办公、会议室、患者 WiFi；独立 VLAN/SSID，与内网 WiFi 隔离。
•

• 对外服务区：官网、预约、公众号服务器，DMZ 区隔离。
•

• 布线：独立链路，不与内网 / 设备网混用。

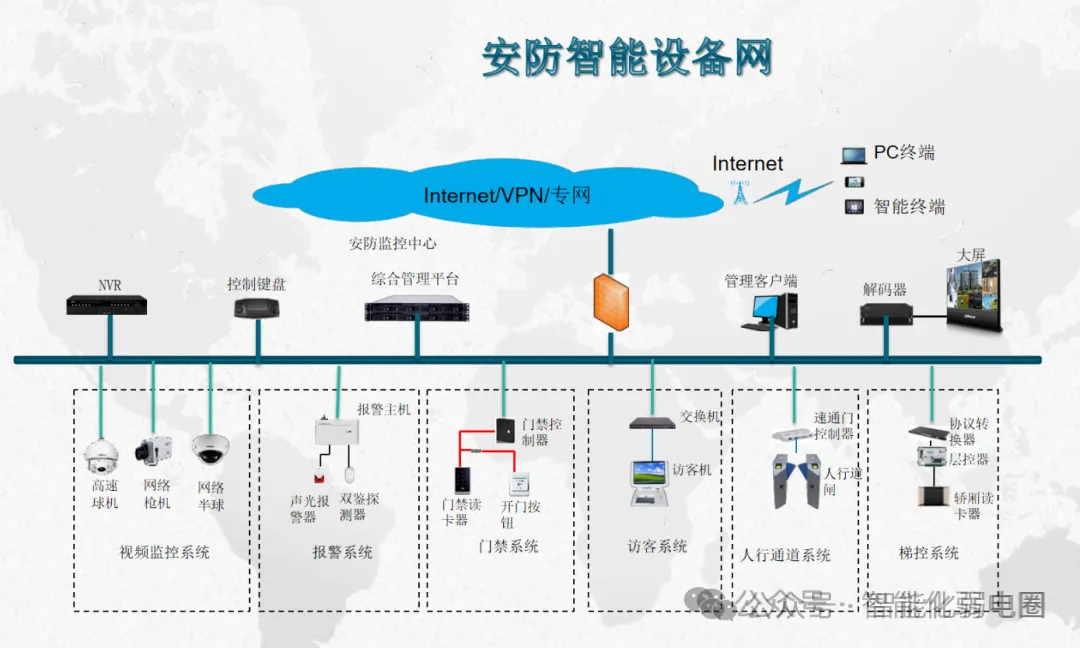

定位：视频监控、门禁、停车场、广播、楼宇自控、电梯、能耗、智慧病房终端；稳定优先、带宽适中、安全隔离。

拓扑要点（二层为主，性价比优先）：

• 核心 / 汇聚：一台千兆核心 / 汇聚，下联各楼层 POE 交换机。
•

• 接入层：POE 交换机给摄像头、AP、门禁供电；监控 / 门禁 / 楼宇自控分 VLAN 隔离。
•

• 管理：独立网管平台；不与内网 / 外网混管。
•

• 布线：独立网线 / 光纤；监控尽量千兆到汇聚。
